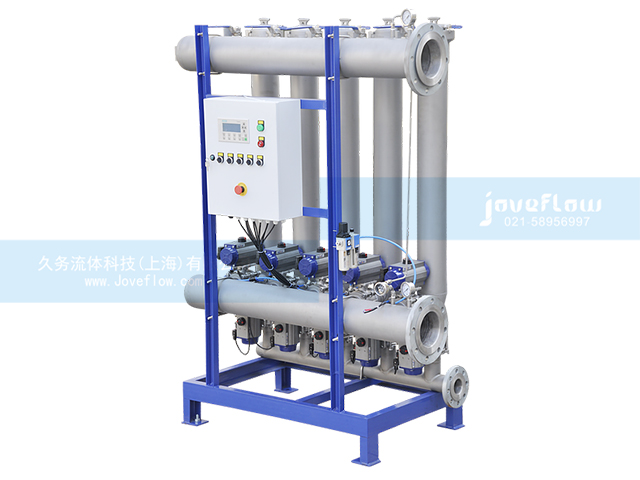

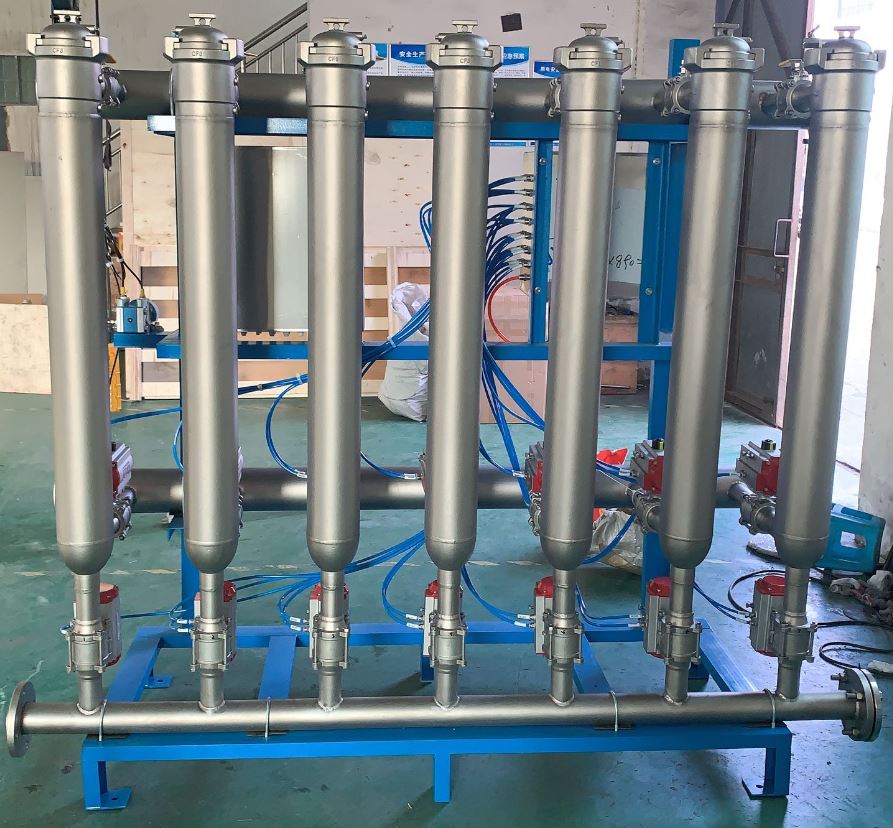

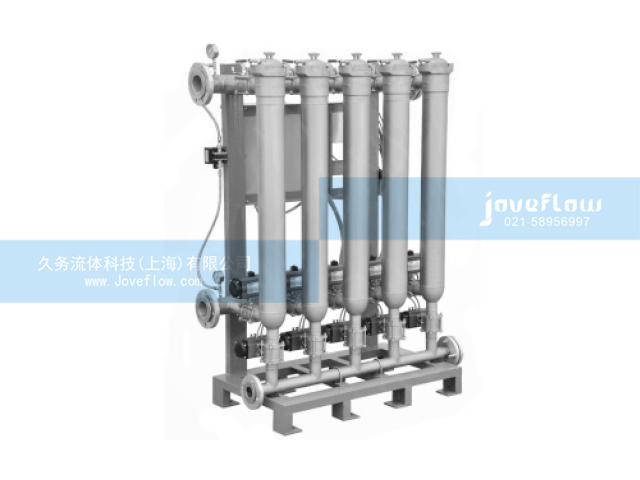

采用多个标准过滤单元集成全自动过滤系统， 根据过滤流量大小及杂质含 量多少，增减过滤单元数量，组成自清洗过滤系统。 适用于低粘性液体的过滤，如原水、污水、溶剂、汽油、重型焦化汽油、 柴油、渣油等液体。TSFTM过滤器，既可用于净化流体，满足下道工艺的洁 净度要求；也可用于保护下游关键设备，避免因颗粒堵塞、磨损或结垢而 导致关键设备运行寿命缩短或运行效率降低；也可以利用该过滤器收集反 冲洗排出液体，回收其中的高价值固体颗粒。



规格型号

 内部反冲洗型： 利用其他过滤单元的滤液逆向流动来冲洗滤元外表面的滤饼；

外部反冲洗型： 利用外部接入的洁净流体（液体或气体）来辅助冲洗滤元表面的滤饼

可选项

1、壳体材质：SS304/SS316L
2、滤元材质：SS304/SS316L
3、可选过滤精度：100-5000µm
4、内部抛光要求：80目抛光
5、外部表面处理：喷砂
6、设计压力：1.0MPa标配，其他压力可特殊设计

工作原理

反冲洗方式分为：

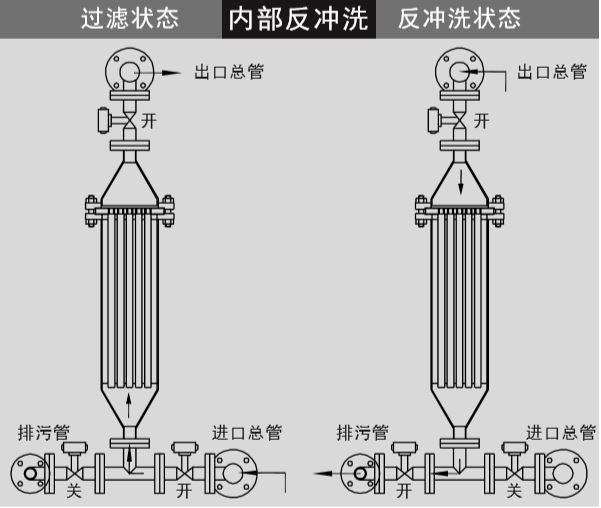

[内部反冲洗]  利用其他过滤单元的滤液逆向流动来冲滤元 外表面的 滤饼，反冲洗时，控制器切换待反冲洗的过滤单元的一组阀 门（可以 两个两通球阀组合或一个三通球阀），即切断其进口阀，然 后打开排 污阀，其他过滤单元过滤后液体的一部分液体逆向流动反冲 洗该过滤 单元，迅速清除滤元表面的滤饼，排出残液流入集污管道， 然后关闭 排污阀，打开进口阀，恢复到正常过滤状态。 控制器对过滤单元逐一 反冲洗后，整个反冲洗过程完成，当其 中一个过滤单元被反冲洗时， 其他仍处于正常过滤状态。 该反冲洗方式一般适用于粘性较低的非贵 重液体且要有较大的 反冲压力的场合（即系统压力大于0.4MPa，视粘 度而有一定差异）。

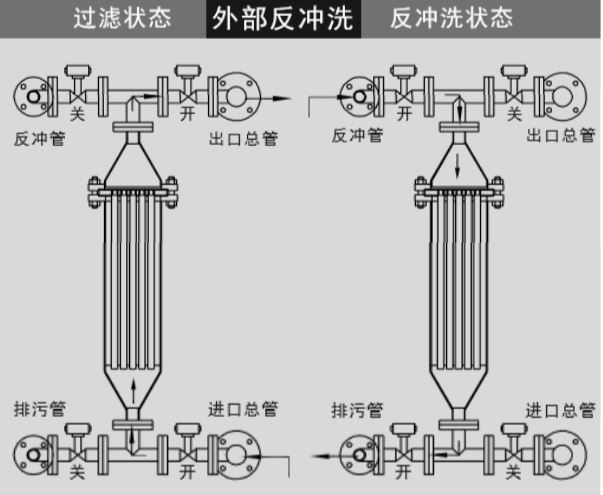

[外部反冲洗]  利用外部接入的洁净流体（液体或气体）来辅助冲 洗 滤元表面的滤饼，反冲洗时，控制器切断其中一个过滤单元的进出 口 阀门，然后开启辅助反冲流体的进口阀，通入一定量流体，当反冲 压 力到达反冲流体的进口压力，迅速打开排污阀，出现液（气）压脉 冲，迅速清除滤元表面的滤饼。然后关闭反冲流体进口阀，关闭排污 阀，然后打开物料进口阀，打开出口阀，恢复到正常过滤状态。 控制 器对过滤单元逐一反冲洗后，整个反冲洗过程完成，当其 中一个过滤 单元被反冲洗时，其他仍处于正常过滤状态。 该反冲洗方式一般适用 于粘性稍高，或贵重液体，需较大的反 冲压力，或系统压力较小的场 合（小于0.4MPa，视粘度而有一定差 异）。
