叶片式干排过滤器 VSF-久务流体

内部集成多块过滤板，过滤板由多层不锈钢滤网组成，安装在筒体内集液管上，时间或压差到达设定值时，排空液体后，振动排渣器将滤网上的滤饼振除，使滤网再生。

广泛适用于油脂、化工、医药等行业生产中脱色油过滤、澄清过滤、结晶体等的过滤分离工艺，特别是解决了油脂行业中棉籽、菜籽、蓖麻等机榨毛油难过滤、不易排渣等问题；是一种高效、节能、密闭操作的精密澄清过滤设备，设计结构独特，体积小，过滤效率高、滤液透明度高、细度好，无相关过滤物料的损耗，不消耗滤纸、滤布或滤芯等，因此过滤成本很低，设备操作、维护、清理方便。

规格型号

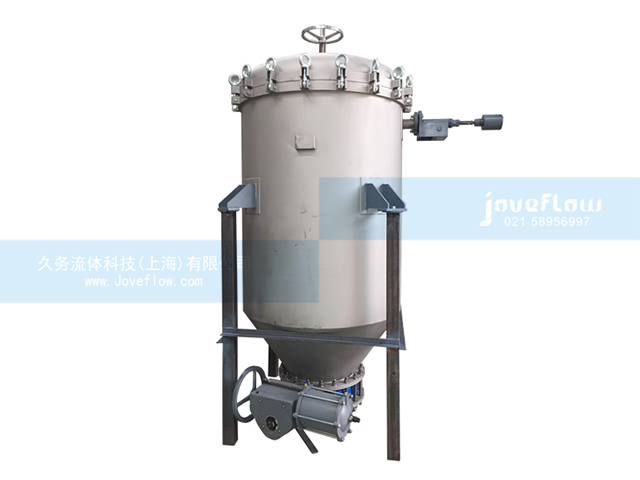

上振型

振动排渣器位于过滤板上部

中振型

振动排渣器位于过滤板中部

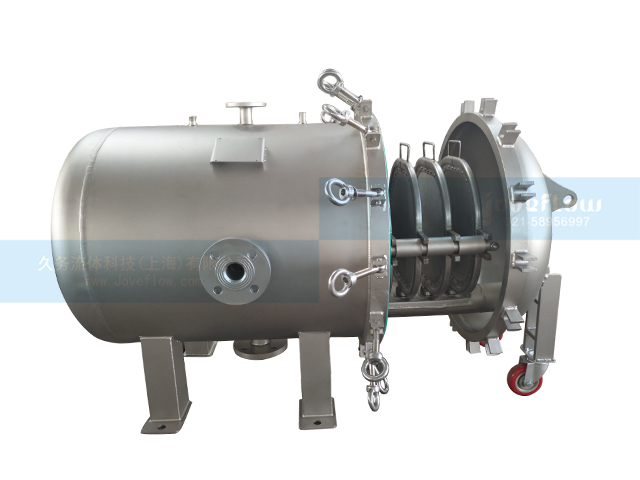

卧式结构
可抽拉出叶片进行清洗。

可选项

1、壳体材质：SS304/SS316L/CS可选

2、筒体直径：直径400mm-2500mm

3、滤元材质：SS304/SS316L/无纺布

4、可选过滤精度：4目-1200目

5、过滤面积:1m2-80m2，更大规格可定制

6、内部抛光要求：80目抛光/环氧涂层

7、外部表面处理：喷砂/喷漆

8、设计压力：0.6MPa标配，其他压力可特殊设计

9、排污选择：气动蝶阀或气缸开启卸渣口

10、连续在线运行：需两台并联，一用一备，可提供整套系统设计

技术参数表 :

Model	Filter area(m2)	Cake volume (L)	Capacity (T/h)			Working Pressure( Mpa )		Working Temperature (℃)	Filter Tank Volume(L)	Weight(kg)
Model	Filter area(m2)	Cake volume (L)	Oil	Resin	Drink	Rated pressure	Max pressure	Working Temperature (℃)	Filter Tank Volume(L)	Weight(kg)
VSF-2	2	30	0.4-0.6	1-1.5	1-3	0.1-0.4	0.5	≤150	120	300
VSF-4	4	60	0.5-1.2	2-3	2-5				250	400
VSF-7	7	105	0.5-1.8	3-6	4-7				420	600
VSF-10	10	150	1.0-3	5-8	6-9				800	900
VSF-12	12	240	1-4	6-9	8-11				1000	1100
VSF-15	15	300	1.5-5	7-12	10-13				1300	1300
VSF-20	20	400	2.5-6	9-15	12-17				1680	1700
VSF-25	25	500	3-7	12-19	16-21				1900	2000
VSF-30	30	600	4-8	14-23	19-25				2300	2500
VSF-36	36	720	4.5-9	16-27	23-31				2650	3000
VSF-45	45	900	5.5-11	21-34	30-38				3200	3500
VSF-52	52	1040	6.5-13	24-39	36-44				3800	4000
VSF-60	60	1200	7.5-15	27-45	42-51				4500	4500
VSF-70	70	1400	8.5-15	30-52	48-60				5800	5500
VSF-80	80	1600	9.5-18	36-60	56-68				5860	6000
VSF-90	90	1800	10.5-21	40-68	64-78				6700	6500

尺寸表：

Model	Tank Diameter	Filter spacing	Inlet	Outlet	Overflow Port	Discharge Port	Height
VSF-2	Ø400	50	DN25	Ø32	DN25	Ø50	1200
VSF-4	Ø500	50	DN40	Ø45	DN25	Ø50	1750
VSF-7	Ø600	50	DN40	Ø45	DN25	Ø50	1850
VSF-10	Ø800	70	DN50	Ø57	DN25	Ø300	2500
VSF-12	Ø900	70	DN50	Ø57	DN40	Ø400	2550
VSF-15	Ø1000	70	DN50	Ø57	DN40	Ø500	2580
VSF-20	Ø1000	70	DN50	Ø57	DN40	Ø500	2800
VSF-25	Ø1100	70	DN50	Ø57	DN40	Ø500	2950
VSF-30	Ø1200	70	DN50	Ø57	DN40	Ø600	3000
VSF-36	Ø1200	70	DN65	Ø76	DN50	Ø600	3500
VSF-45	Ø1300	70	DN65	Ø76	DN50	Ø600	3600
VSF-52	Ø1400	75	DN80	Ø80	DN50	Ø600	3700
VSF-60	Ø1500	75	DN80	Ø80	DN50	Ø600	3800
VSF-70	Ø1600	80	DN80	Ø80	DN50	Ø700	3900
VSF-80	Ø1700	80	DN80	Ø80	DN50	Ø700	3900
VSF-90	Ø1800	80	DN80	Ø80	DN50	Ø700	4000

操作过程

第一步：打开进料阀门与溢流阀门，开启原液泵，向罐内注入液体，从溢流管视镜观察到液体流出时，说明原料液已注满罐体。

第二步：关闭溢流阀门，打开循环阀门，开始循环，大约5-10分钟，从出液管视镜观察到清液时，说明滤饼已经形成。

第三步：关闭循环阀门，打开清液阀门，开始过滤，一般滤饼厚度控制在20-30mm，从罐体上部压力表可以观察压力的变化，在过滤的过程中，随滤饼的加厚，压力上升，一般上到0.4MPa左右的压力时，需要停止原液泵。

第四步：吹饼过程，停止原液泵关闭进料阀门，打开进气阀门，开始吹饼，压力一般保持在0.45—0.5MPa，吹饼效果最好，吹饼的时间一般在15-30分钟，从清液管视镜观察，清液有少于视镜时，可停止吹饼。

第五步：振动排渣过程，打开排污阀门，将锥体下部原液返回原液罐中，打开排气阀门，使压力恢复到零，打开蝶阀和振动锤，振动排渣。

温馨提示：将所有阀门恢复到原位（即关闭阀门），等待下次过滤。
